X 射線熒光光譜儀（XRF）是一種可以對多種元素進行快速、非破壞性測定的儀器，可以檢測從鈹（Be）到鈾（U）之間的元素，廣泛應用于地質、冶金、環境、石化、商檢和考古等眾多領域。

按分光方式分類，XRF 可分為波長色散型 X 射線熒光光譜儀（WDXRF）和能量色散型 X 射線熒光光譜儀（EDXRF）。

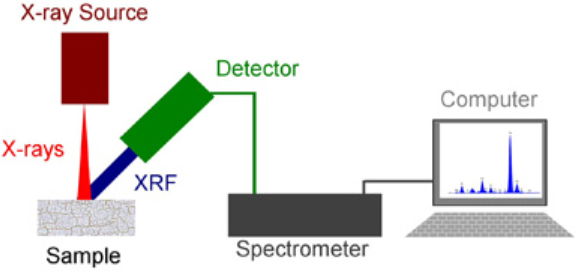

EDXRF 結構示意圖

一、波長色散型 WDXRF

1948 年由 H.費里德曼（H.Friedmann）和 L.S.伯克斯（L.S.Birks）制成世界上第一臺 WDXRF，其工作原理為特征 X 射線經晶體分光再由探測器檢測，探測器只需檢測特征譜線的光子數。

分光系統一般包括分光晶體和準直器，分光晶體安裝在精密測角儀上，利用樣品的特征光譜線在不同分光晶體中的折射率差異，根據布拉德定律分離到不同角度，再以準直器將其轉變?yōu)槠叫泄夂螅�到達波譜檢測器測定。

考慮到在分光系統中的能量損失，相比能譜技術該方案使用了功率更高的 X 射線源，因此定量更加準確，分辨率更好，且可以分析部分能譜檢測器無法分析的低原子序數的輕元素。該技術并不適用于野外現場使用的手持 XRF。

目前，有部分廠商開發了波長色散型 XRF 的微區面掃方案，但由于其聚焦難度（一般在 100-500 微米束斑范圍），在面掃描的應用上并不如能量色散型 XRF 廣泛。然而大功率的 X 射線源需要相應配套的水冷系統，在使用成本和維護上不如能量色散型 XRF。

WDXRF 主要由激發器、濾波片、樣品杯、分光晶體、探測器、多道分析器計數電路和計算機組成。通過高電壓加速的高速電子流打入到 X 光管中金屬靶材后產生高能 X 射線，高能 X 射線經過過濾和聚集后照射樣品，這時樣品就會被激發出 X 射線熒光，X 射線熒光經過準直器后以平行光束的形式照射到分光晶體，波段分離后的熒光被探測器探測到再經過放大、數模轉換后輸入到計算機，得到測試的結果。

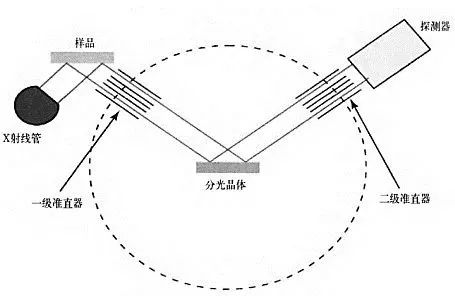

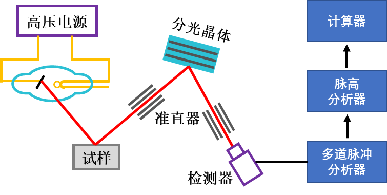

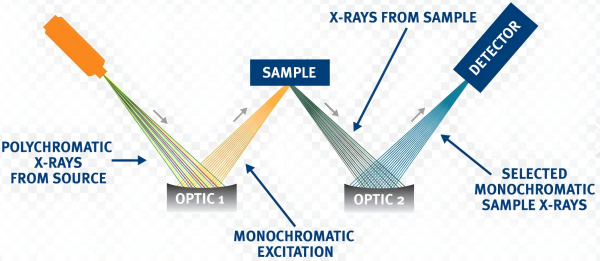

WDXRF 示意圖

其中分光晶體的作用是通過衍射將從樣品發出的熒光按不同的波段分離。根據布拉格方程（nλ=2dsinθ）原理，選擇的晶體不同，則晶面間距 d 值不同，可測定的波長范圍就不同，下表給出 8 個供選擇的常用分光晶體，基本能夠覆蓋所有波長。

常用的分光晶體

波長色散型 X 射線熒光光譜儀在定性與定量分析時精度和靈敏度高，并且在 4<Z<92（Be–U）范圍內所有元素的光譜具有很高的分辨率。文獻中波長色散 X 射線熒光光譜圖舉例：

幾種典型合金的 XRF 光譜

二、能量色散型 EDXRF

世界上第一臺 EDXRF 于 1969 年問世，其工作原理為特征 X 射線（熒光）直接進入半導體探測器并由多道脈沖分析器進行分析，分光和計數兩部分工作同時進行，最終通過能譜檢測器測定。

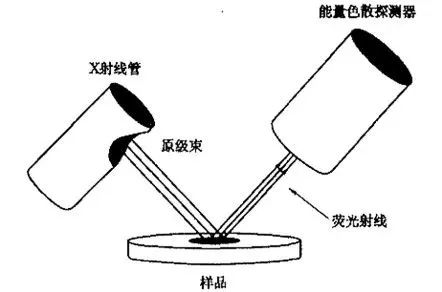

EDXRF 能譜型熒光光譜儀光路示意圖

由于 X 射線源功率較小且使用能譜檢測器，該方案在定量檢測時的分辨率和準確度不如波譜檢測器。但 EDXRF 結構相對簡單，激發的光電子無需通過復雜光路系統、而在很近的物理距離內直接被檢測器收集探測，因此可以使用較小功率的 X 射線源去激發樣品，從而使該方案的應用范圍更加廣泛，對樣品的位置和表面形態要求也較低。

該方案可應用在包括體型很小、便于野外現場使用的手持式 XRF，以及束斑較�。ㄒ话阕钚】蛇_(dá) 4-10 微米）、便于對樣品進行面掃描分析的微區XRF。該方案也更適合樣品性質不明確，不具備標準樣品時的半定量初篩。

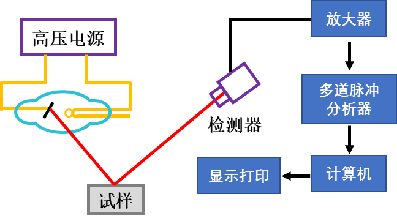

能量色散型 X 射線熒光光譜儀示意圖

EDXRF 主要由激發器、探測器、測量電路和計算機組成，其中探測器起色散和光電轉換雙重作用。

EDXRF 的特點：

（1）適用于 Na(11) ~ U(92) 范圍內元素的快速定性定量分析；

（2）激發的熒光強度低，儀器靈敏度較差；

（3）高能段（Ag/Sn/Sb K 系光譜），分辨率優于波長色散、中能端（Fe/Mn/Cr K 系光譜），分辨率相同；低能端（Na/Mg/Al/Si K 系光譜）分辨率不如波長散射。

文獻中能量色散 X 射線熒光光譜圖舉例：

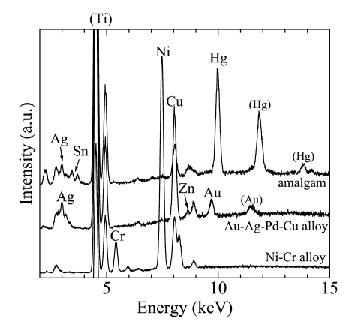

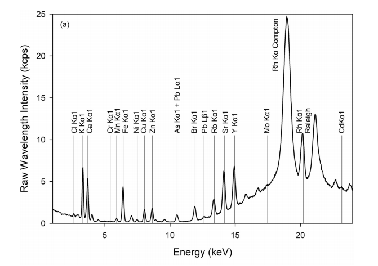

能量色散譜圖

三、WDXRF 與 EDXRF 的區別

1、原理區別

WDXRF 是用分光近體將熒光光束色散后，測定各種元素的特征 X 射線波長和強度，從而測定各種元素的含量。

而 EDXRF 是借助高分辨率敏感半導體檢查儀器與多道分析器將未色散的 X 射線熒光按光子能量分離 X 色線光譜線，根據各元素能量的高低來測定各元素的量，由于原理的不同，故儀器結構也不同。

2、結構區別

WDXRF 一般由光源（X 射線管），樣品室，分光晶體和檢測系統等組成。為了準確測量衍射光束與入射光束的夾角，分光晶體系安裝在一個精密的測角儀上，還需要一龐大而精密并復雜的機械運動裝置。此外，X 射線管需要專門的冷卻裝置（水冷或油冷），因此波譜儀的價格往往比能譜儀高。

EDXRF 一般由光源（X 線管），樣品室，檢測系統等組成，與波長色散型熒光光儀的區別在于它沒有分光晶體。

3、功能區別

考慮到各種情況，EDXRF 和 WDXRF 的檢測限基本相同。但在（高能光子）范圍內能量色散的分辨率好些，在長波（低能光子）范圍內，波長色散的分辨率好些。

就定性分析而言，在分析多種元素時能量色散優于單道晶體譜儀；就測量個別分析元素而言，波長色散好些；如果分析的元素事先不知道，用能量色散較好；而分析元素已知則用多道晶體色散儀好；對易受放射性損傷的樣品，如果液體，有機物（可能發生輻射分解），玻璃品，工藝品（可能發生褪色）等，用能量色散型特別有利。

能量色散型很適合動態系統的研究。如在催化，腐蝕，老化，磨損，改性和能量轉換等與表面化學過程有關的研究。

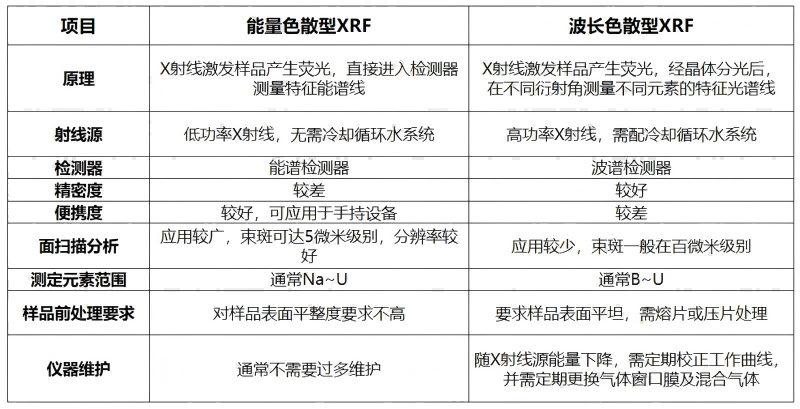

EDXRF 與 WDXRF 的原理、組成和應用差異對比，可參考以下表格：
